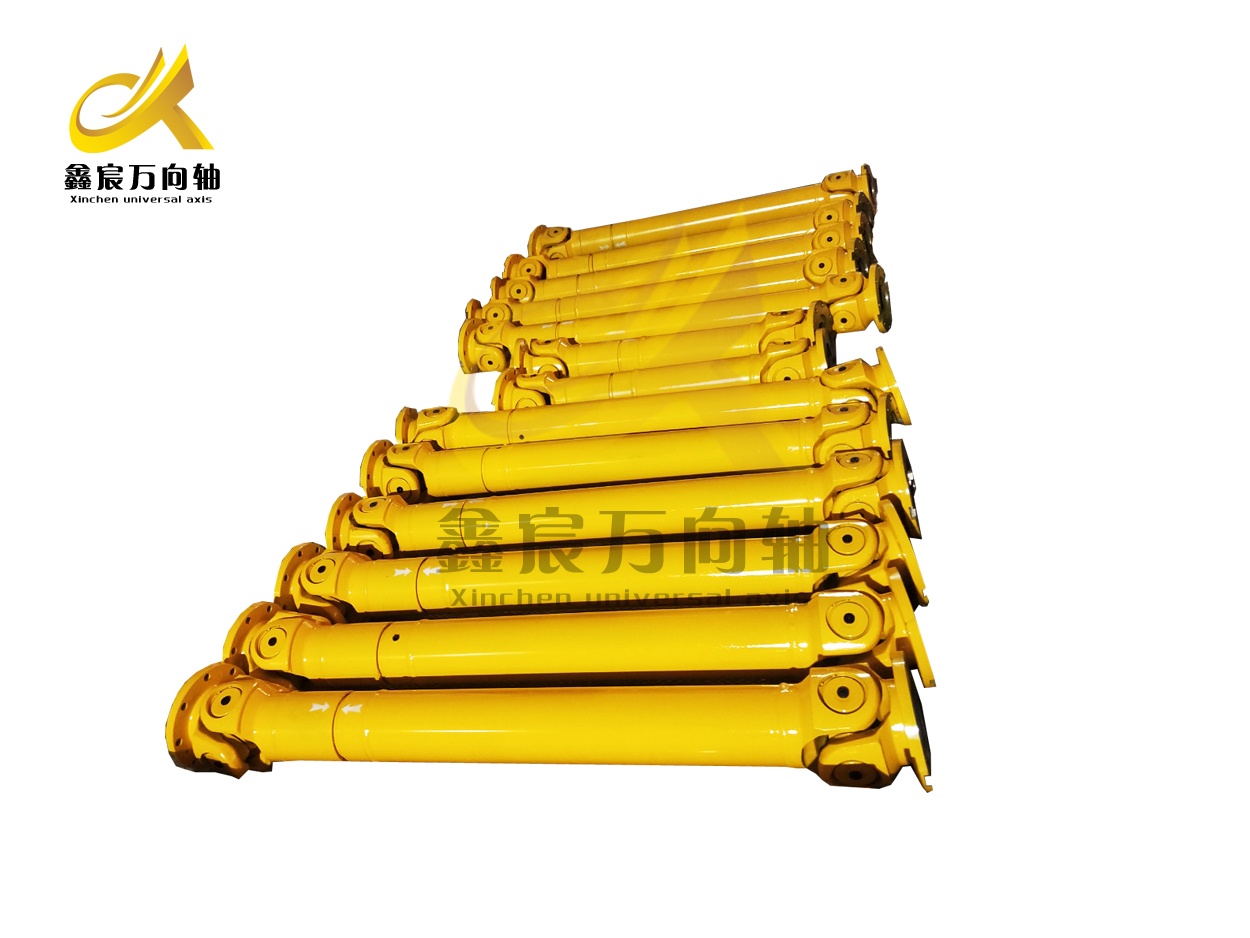

十字軸式萬向聯軸器是一種機械傳動部件，具有承載能力強、轉角寬、可靠性高等優點，被廣泛應用于機械傳動系統中。它主要由兩個十字軸和四個聯接軸套組成，具有簡單的結構、容易加工和維修等特點,在機械傳動系統中起到了至關重要的作用。它不僅可以改變軸的轉動方向或角度，還能夠承受較大的徑向負載和軸向負載，使得機械傳動系統能夠?qū)崿F(xiàn)更加精準的輸送和傳動。
工作原理是通過轉動轉角，使兩個不同角度之間的軸相連接，并且能夠傳遞扭矩。這一過程主要依靠聯接軸套的連接和滑動來完成，因此在使用過程中需要做好合適的潤滑和保養工作，以確保其正常的運轉和壽命。
幾種大型十字軸式萬向聯軸器的主要區別在于軸承座和十字叉頭的變化，形成不同結構形式。為保證主、從動軸的同步性，實際應用中均采用雙聯形式，雙聯的聯接方式不外乎焊接或法蘭盤通過螺栓聯接，中間長短的變化可有多種形式。
十字頭部件有以下形式：
SWC型整體性叉頭十字軸式萬向聯軸器（JB/T5513-2006）
SWP型部分軸承座十字軸式萬向聯軸器（JB/T3241-2005）
SWZ型整體軸承座十字軸式萬向聯軸器（JB/T3242-1993）
WS型小型雙十字軸式萬向聯軸器（JB/T5901-1991）
WSD型小型單十字軸式萬向聯軸器（JB/T5901-1991）
SWP型十字軸式萬向聯軸器用十字包（JB/T7341.1-2005）
WGC型十字軸式萬向聯軸器用十字包（JB/T7341.2-2006）
以上重型和小型均為通用型，汽車行業不同車型有各自專用或其他品種萬向聯軸器。例如轎車選用球籠式萬向聯軸器。此外農業機械、工業機械等運動機械產品也均有專用萬向聯軸器，起重大多數采用十字軸式萬向聯軸器。
