萬向傳動軸一般由兩個萬向節和兩個軸承組成，當兩個軸不在同一軸線上時，通常使用萬向傳動軸進行相互連接。萬向傳動軸可以實現非同軸線的傳動，同時還允許兩個軸之間的相對角度發生變化。其基本原理是利用萬向節中的球-套接觸面來克服兩個軸之間的相對角度，從而確保輸出軸的輸出轉矩的平穩傳遞。
產品詳細說明：
1、適用范圍:

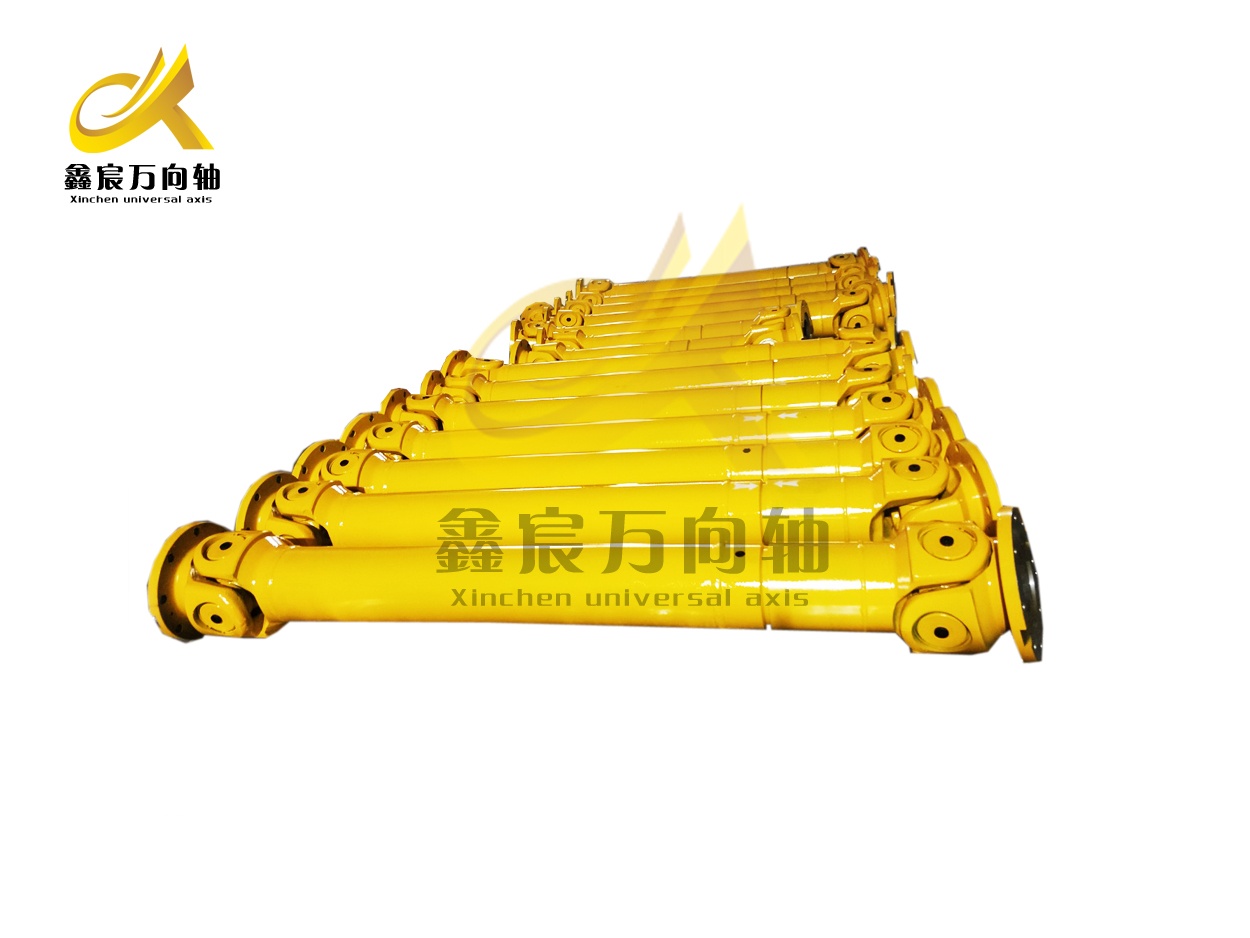

SWC型萬向聯軸器主要適用于軋鋼機械、起重運輸機械及其他重形機械，聯接兩個不同軸線的傳動軸系。其回轉直徑為100-620mm，傳遞額定轉矩1.25-1000N.m.軸線折角為15*-25*。
2、結構特點:
1.結構合理，使用安全可靠，采用整體式義頭，避免了因螺栓剪斷而破壞的薄弱環節，延長使用壽命，便于維護。
2.萬向聯軸器應根據載荷特性、計算轉矩、軸承壽命及工作轉速選用。
工作情況系數K
負荷性質.被驅動設備名稱
1.輕沖擊負荷：發電機、離心泵、通風機、木工機床、皮帶運輸機、造紙機1.2-1.5
2.中沖擊負荷：壓縮機(多缸)、活塞泵(多缸)、小型型鋼軋機、連續線材軋機、輸送機主傳動1.5-2
3.重沖擊負荷：船舶驅動、運輸輥道、連續管軋機、連續工作輥道、中型型鋼軋機、壓縮機(單缸)、2-3
活塞泵(單缸)、攪拌機、壓力機、矯直機、起重機主傳動、球磨機
4.特重沖擊負荷：起重機輔助傳動、破碎機、可逆工作輥道、卷取機、破鱗機、初軋機3-5
5.極重沖擊負荷：軋機送料輥道、厚板剪切機6-15
了解更多相關傳動軸SWC150BH型資料請來電咨詢。
使用優勢:
1.增強機械設備的可靠性和穩定性
由于不同軸之間的距離和角度不同，如果沒有萬向傳動軸，則很難將兩個部件組合在一起，使其有效傳輸動力。而通過克服軸線之間的偏差，能夠保證傳動的正常運行，增強機械設備的可靠性和穩定性。
2.提高傳動效率
傳統的軸連接方式由于存在著角度和偏差，會造成能源的浪費，但是通過使用萬向傳動軸，可以將角度偏差消除，從而使得能源得到充分的利用，提高傳動效率。
3.減小整機的振動和噪音
傳動時，它可以有效地減小機械設備整機的振動和噪音，保證了機械設備的穩定性和舒適性，也對工作人員的健康有著積極的保護作用。
萬向傳動軸作為常見的機械零件，在工程上得到了廣泛的應用。利用萬向傳動軸可以實現非同軸線的傳動，同時還可以克服軸線之間的相對角度偏差，從而保證傳動的平穩和放心。在機械、汽車、農業、起重等行業都有廣泛的應用，具備著重要的作用和意義。
